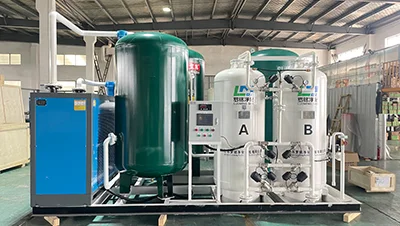

    Système de génération d’oxygène industriel sur mesure

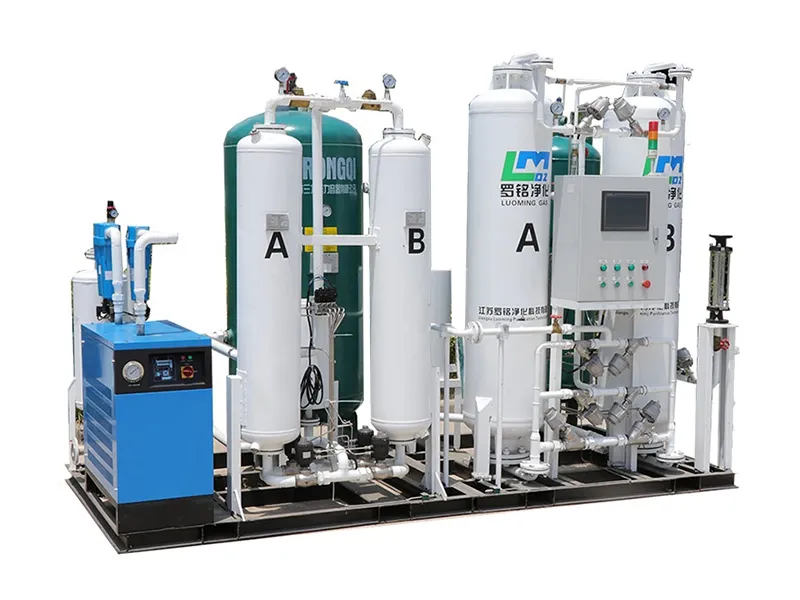

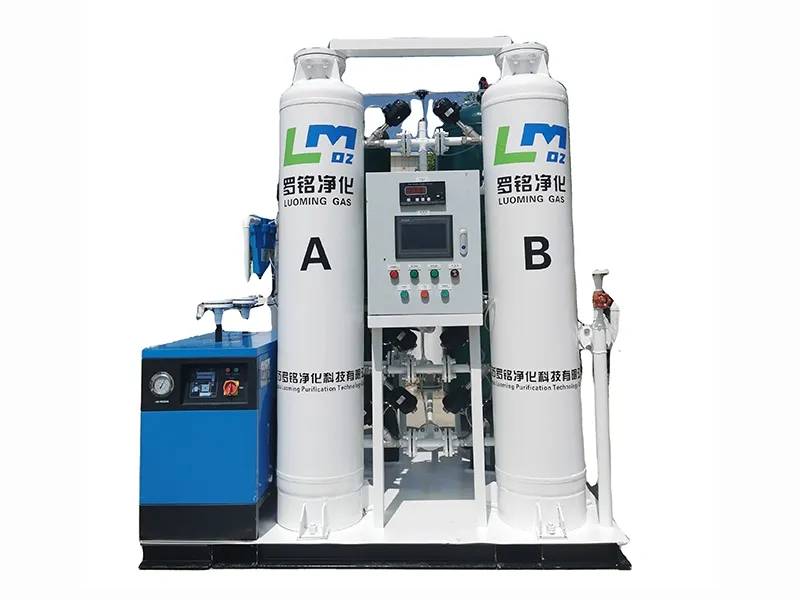

    Générateur d’oxygène PSA sur mesure

    Le système de génération d’oxygène PSA utilise de l’air comprimé propre comme gaz d’alimentation et un tamis moléculaire en zéolite de haute qualité comme adsorbant. Dans des conditions de pression contrôlée, l’oxygène est séparé de l’air grâce à la technologie d’adsorption modulée en pression. L’air comprimé purifié et séché subit une adsorption sous pression et une désorption par dépressurisation à l’intérieur des tours d’adsorption. En raison des caractéristiques aérodynamiques, l’azote diffuse à travers les micropores du tamis moléculaire en zéolite plus rapidement que l’oxygène. L’azote est adsorbé de manière préférentielle, tandis que l’oxygène s’enrichit dans la phase gazeuse pour former l’oxygène produit. Lors de la dépressurisation à la pression atmosphérique, l’azote adsorbé et les impuretés sont libérés afin de régénérer l’adsorbant. Les deux tours d’adsorption fonctionnent en alternance. Une tour produit de l’oxygène, tandis que l’autre effectue la désorption et la régénération. Les vannes pneumatiques sont commandées par un contrôleur PLC, ce qui permet une production continue d’oxygène de haute pureté.

    Spécifications techniques
    • Capacité en oxygène: 1-200 Nm³/h (conditions standard)
    • Pureté de l’oxygène: 93 % ± 2 % (selon la norme nationale chinoise)
    • Pression de sortie: 0,1-0,55 MPa (manométrique, stable et réglable)
    • Point de rosée de l’oxygène: ≤ -40 °C (à pression atmosphérique)

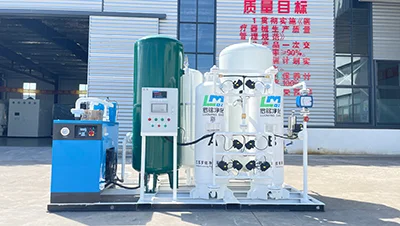

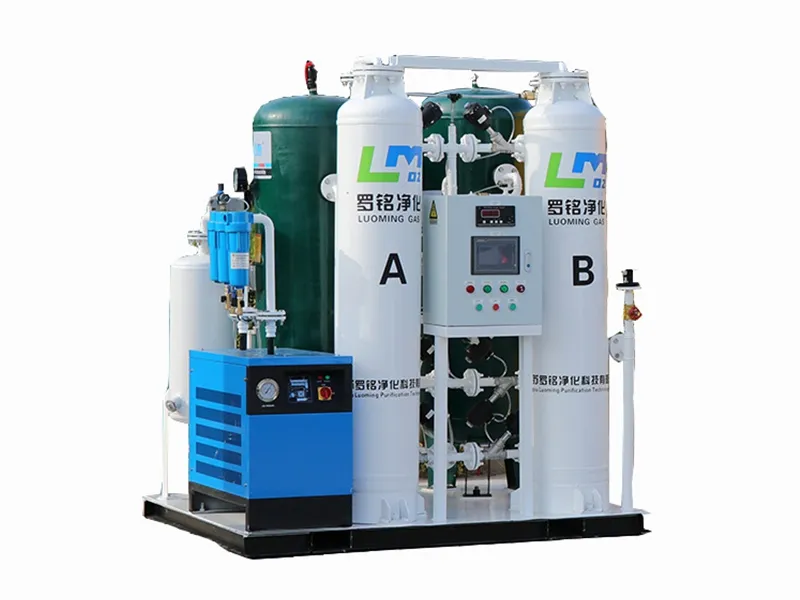

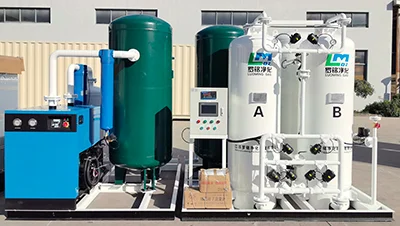

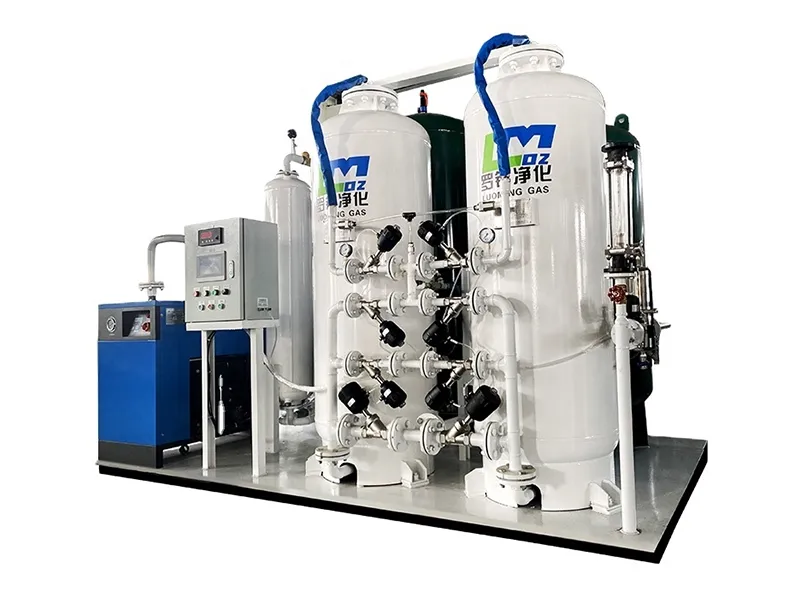

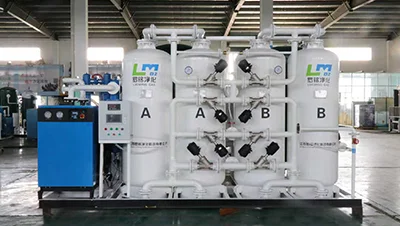

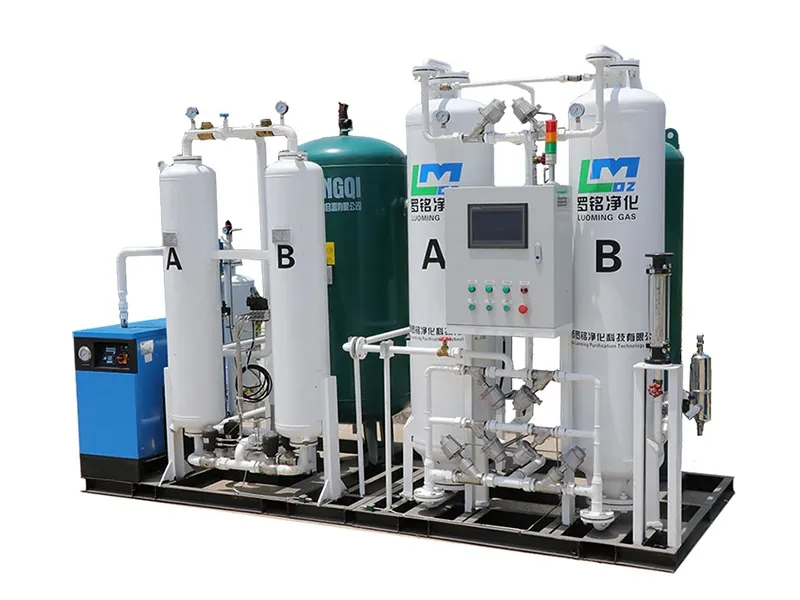

    Système de génération d’oxygène PSA sur mesure
    • Système de génération d’oxygène industriel sur mesure
    • Système de génération d’oxygène industriel sur mesure
    • Système de génération d’oxygène industriel sur mesure
    • Système de génération d’oxygène industriel sur mesure
    Description du procédé
    • Prétraitement de l’air d’alimentation:
       L’air comprimé passe par un sécheur frigorifique et des filtres à plusieurs étages afin d’éliminer l’humidité, le brouillard d’huile et les impuretés. Cela garantit un air d’entrée propre, sec et sans huile, et protège le tamis moléculaire contre toute contamination.
    • Séparation par adsorption:
       L’air prétraité entre dans les tours d’adsorption remplies de tamis moléculaire en zéolite (ZMS). Sous une pression régulée, le ZMS adsorbe préférentiellement l’azote, le dioxyde de carbone et d’autres impuretés traces, tandis que l’oxygène traverse le lit adsorbant en tant que gaz produit.
    • Cycle de régénération:
       Deux tours d’adsorption fonctionnent en cycles alternés. Tandis qu’une tour est en phase d’adsorption pour produire de l’oxygène, l’autre subit une dépressurisation pour désorber les impuretés et assurer la régénération. Les vannes commandées par PLC gèrent la commutation fluide entre les tours afin de garantir un débit d’oxygène continu et stable.
    • Post-traitement et stockage:

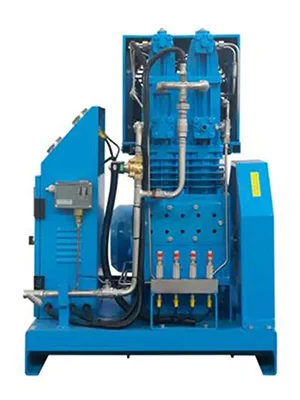

       L’oxygène produit passe par une filtration fine et une stérilisation. Des surpresseurs d’oxygène ou des réservoirs de stockage d’oxygène peuvent être configurés selon les exigences de l’application afin d’assurer une alimentation stable.
    Caractéristiques principales
    • Fonctionnement à température ambiante et basse pression:
       Aucune liquéfaction cryogénique n’est nécessaire. Le système utilise l’adsorption physique pour la séparation, ce qui garantit une faible consommation d’énergie et une grande sécurité de fonctionnement.
    • Pureté d’oxygène réglable:
       La pureté standard de l’oxygène atteint 93 % ± 2 %. Une purification PSA secondaire permet d’obtenir une pureté supérieure à 99,5 % pour les applications industrielles ou médicales.
    • Contrôle automatisé:
       Le système dispose d’un démarrage à une touche et d’un fonctionnement entièrement automatique. Les paramètres clés tels que le débit, la pression et la pureté sont surveillés en temps réel, ce qui permet un fonctionnement sans surveillance.
    Paramètres techniques
    Modèle Pureté Débit (Nm³/h) Diamètre nominal d’entrée Diamètre nominal de sortie Pression de sortie (MPa)
    LMO-3 93%±2% 3 DN15 DN15 0.1-0.55
    LMO-5 93%±2% 5 DN15 DN15 0.1-0.55
    LMO-10 93%±2% 10 DN25 DN25 0.1-0.55
    LMO-15 93%±2% 15 DN40 DN25 0.1-0.55
    LMO-20 93%±2% 20 DN40 DN25 0.1-0.55
    LMO-25 93%±2% 25 DN40 DN25 0.1-0.55
    LMO-30 93%±2% 30 DN40 DN25 0.1-0.55
    LMO-40 93%±2% 40 DN50 DN40 0.1-0.55
    LMO-50 93%±2% 50 DN50 DN40 0.1-0.55
    LMO-60 93%±2% 60 DN50 DN40 0.1-0.55
    LMO-70 93%±2% 70 DN65 DN40 0.1-0.55
    LMO-80 93%±2% 80 DN65 DN40 0.1-0.55
    LMO-90 93%±2% 90 DN65 DN40 0.1-0.55
    LMO-100 93%±2% 100 DN65 DN50 0.1-0.55
    LMO-110 93%±2% 110 DN65 DN50 0.1-0.55
    LMO-120 93%±2% 120 DN80 DN50 0.1-0.55
    LMO-130 93%±2% 130 DN80 DN50 0.1-0.55
    LMO-140 93%±2% 140 DN80 DN50 0.1-0.55
    LMO-150 93%±2% 150 DN100 DN50 0.1-0.55
    LMO-160 93%±2% 160 DN100 DN50 0.1-0.55
    LMO-170 93%±2% 170 DN100 DN50 0.1-0.55
    LMO-180 93%±2% 180 DN100 DN65 0.1-0.55
    LMO-190 93%±2% 190 DN100 DN65 0.1-0.55
    LMO-200 93%±2% 200 DN100 DN65 0.1-0.55
